Description

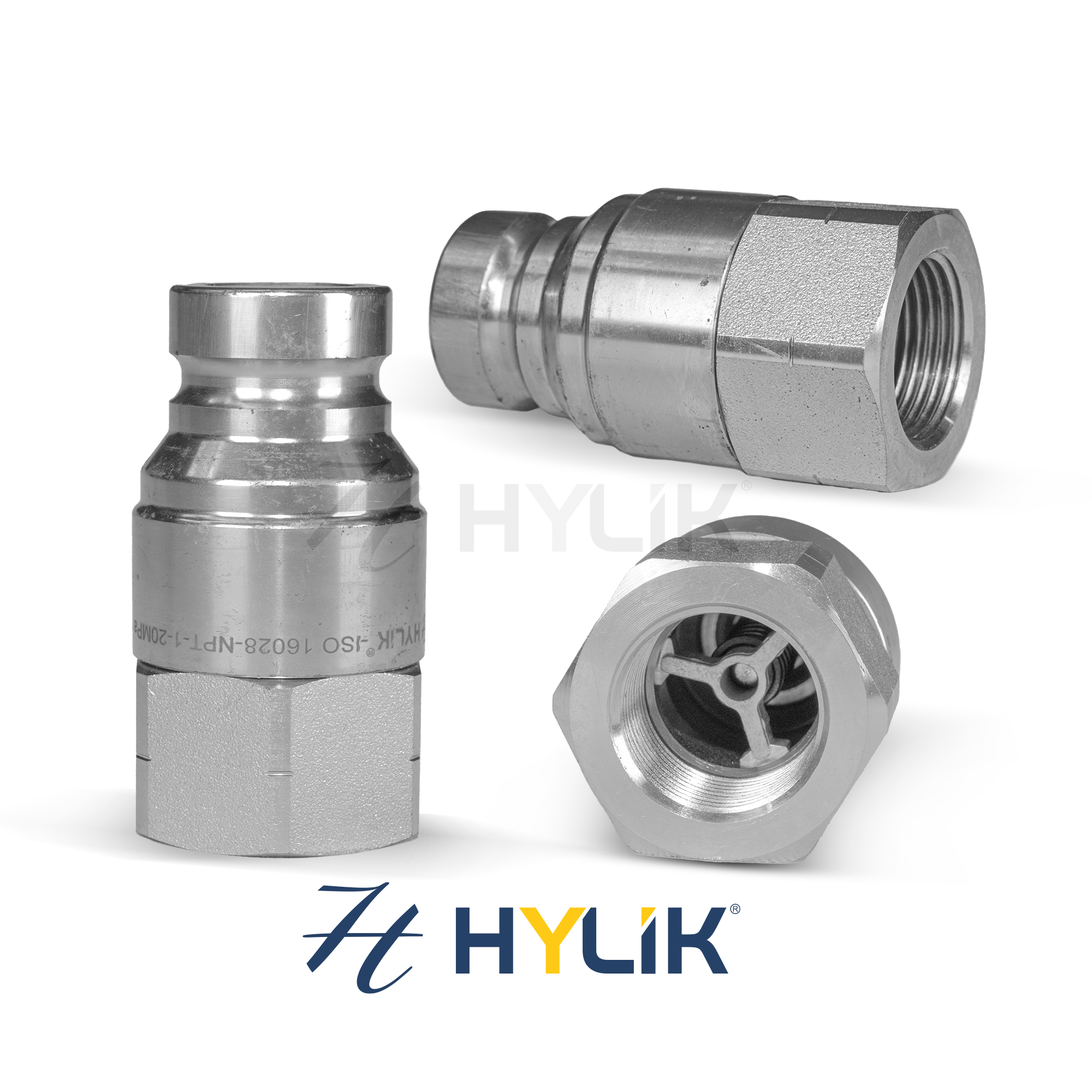

ENGATE | FACE PLANA AÇO CARBONO ISSO 16028 – PLUG (MACHO)
ITERCAMBIÁVEIS COM ENGATES DAS SEGUINTES SÉRIES X FABRICANTES |
SÉRIE STUCCHI FIRG
SÉRIE PARKER FEM
SÉRIE EATON AEROQUIP FD 89
FAIXA DE TEMPERATURA | -20°C ~ +100°C
MATERIAL |
CORPO: AÇO CARBONO
VÁLVULA: AÇO CARBONO
VEDAÇÃO: BUNA-N(NITRILA)
ANEL: PTFE
TRATAMENTO SUPERFICIAL: ZINCO CR3+
TESTE 1200H DE NÉVOA SALINA
| CODIGO HYLIK NPT3 | CODIGO HYLIK BSP | TRAÇO | TAMANHO CORPO | Ls | ΦD | Hs | T | PROTETOR (PLUG) | PRESSÃO DE TRABALHO (BAR) | PRESSÃO DE TRABALHO (PSI) |
| HEP04M | HEP04BM | 4 | 1/4 | 50 | S22 | 1/4NPT OU BSPP | HPEM4 | 420 | 6090 | |
| HEP06M | HEP06BM | 6 | 3/8 | 60 | S27 | 3/8NPT OU BSPP | HPEM6 | 300 | 4350 | |
| HEP68M | HEP68BM | 6 | 3/8 | 62 | S27 | 1/2NPT OU BSPP | HPEM6 | 300 | 4350 | |
| HEP08M | HEP08BM | 8 | 1/2 | 68 | S32 | 1/2NPT OU BSPP | HPEM8 | 250 | 3625 | |
| HEP812M | HEP812BM | 8 | 1/2 | 69.5 | S36 | 3/4NPT OU BSPP | HPEM12 | 250 | 3625 | |
| HEP12M | HEP12BM | 12 | 3/4 | 82.5 | S41 | 3/4NPT OU BSPP | HPEM12 | 250 | 3625 | |
| HEP1216M | HEP1216BM | 12 | 3/4 | 82.5 | S41 | 1NPT OU BSPP | HPEM12 | 250 | 3625 | |
| HEP1612M | HEP1612BM | 16 | 1 | 89 | S46 | 3/4NPT OU BSPP | HPEM16 | 200 | 2900 | |
| HEP16M | HEP16BM | 16 | 1 | 89 | S46 | 1NPT OU BSPP | HPEM16 | 200 | 2900 | |
| HEP1620M | HEP1620BM | 16 | 1 | 92 | S55 | 1-1/4NPT OU BSPP | HPEM16 | 200 | 2900 |
