Description

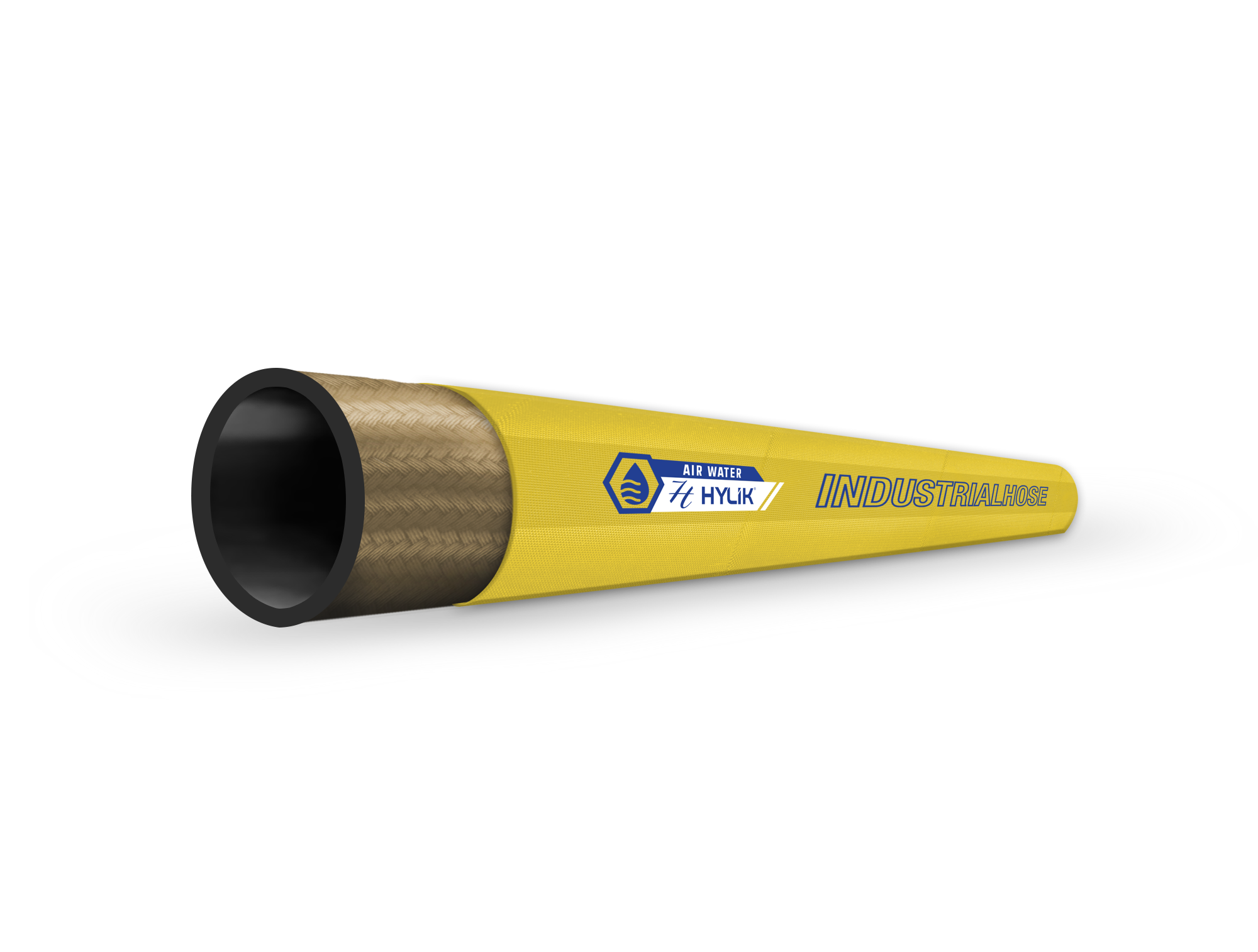

TUBO INTERNO | Borracha sintética resistente a óleo.
REFORÇO | Uma camada de fios sintéticos de alta resistência.
COBERTURA | Borracha Sintética Lisa resistente a intempéries e abrasão.
TEMPERATURA DE TRABALHO | -30°C à +80°C
APLICAÇÃO | Indicada para ar comprimido.
| CÓD HYLIK |
DIÂMETRO NOMINAL (DN) |
DIÂMETRO INTERNO (DI) mm |
DIÂMETRO EXTERNO (DE) mm |
PRESSÃO DE TRABALHO |
PRESSÃO DE RUPTURA |
RAIO MÍNIMO DE CURVATURA |
PESO | ||||||
| REF. | mm | TRAÇO | POL | mm ± 0,8* | mm ± 0,8* | MPa | Bar | Psi | MPa | Bar | Psi | mm | Kg/m |
| HMAA04Y | 6 | -4 | 1/4 | 6 | 14 | 2 | 20 | 290 | 6 | 60 | 870 | 4 | 0,190 |
| HMAA05Y | 8 | -5 | 5/16 | 8 | 17 | 2 | 20 | 290 | 6 | 60 | 870 | 4,5 | 0,270 |
| HMAA06Y | 10 | -6 | 3/8 | 10 | 19 | 2 | 20 | 290 | 6 | 60 | 870 | 4,5 | 0,310 |
| HMAA08Y | 13 | -8 | 1/2 | 13 | 23 | 2 | 20 | 290 | 6 | 60 | 870 | 5 | 0,410 |
| HMAA10Y | 16 | -10 | 5/8 | 16 | 26 | 2 | 20 | 290 | 6 | 60 | 870 | 5 | 0,480 |
| HMAA12Y | 19 | -12 | 3/4 | 19 | 30 | 2 | 20 | 290 | 6 | 60 | 870 | 5,5 | 0,620 |
| HMAA16Y | 25 | -16 | 1 | 25 | 36 | 2 | 20 | 290 | 6 | 60 | 870 | 5,5 | 0,800 |
| HMAA20Y | 31,8 | -20 | 1.1/4 | 41,2 | 4,7 | 2,1 | 21 | 300 | 6 | 60 | 870 | 5,5 | 0,890 |
| HMAA24Y | 36,1 | -24 | 1.1/2 | 47,5 | 4,7 | 2,1 | 21 | 300 | 6 | 60 | 870 | 5,5 | 1,070 |
| HMAA32Y | 50,8 | -32 | 2 | 60,2 | 6,0 | 2,1 | 21 | 300 | 6 | 60 | 870 | 5,5 | 1,040 |
| HMAA48Y | 76,0 | -48 | 3 | 92,0 | 8,0 | 2,1 | 21 | 300 | 6 | 60 | 870 | 5,5 | 2,620 |
| HMAA64Y | 102 | -64 | 4 | 118,0 | 8,0 | 2,1 | 21 | 300 | 6 | 60 | 870 | 5,5 | 3,920 |
