Description
SAE J517:2020 / NBR14831:2022

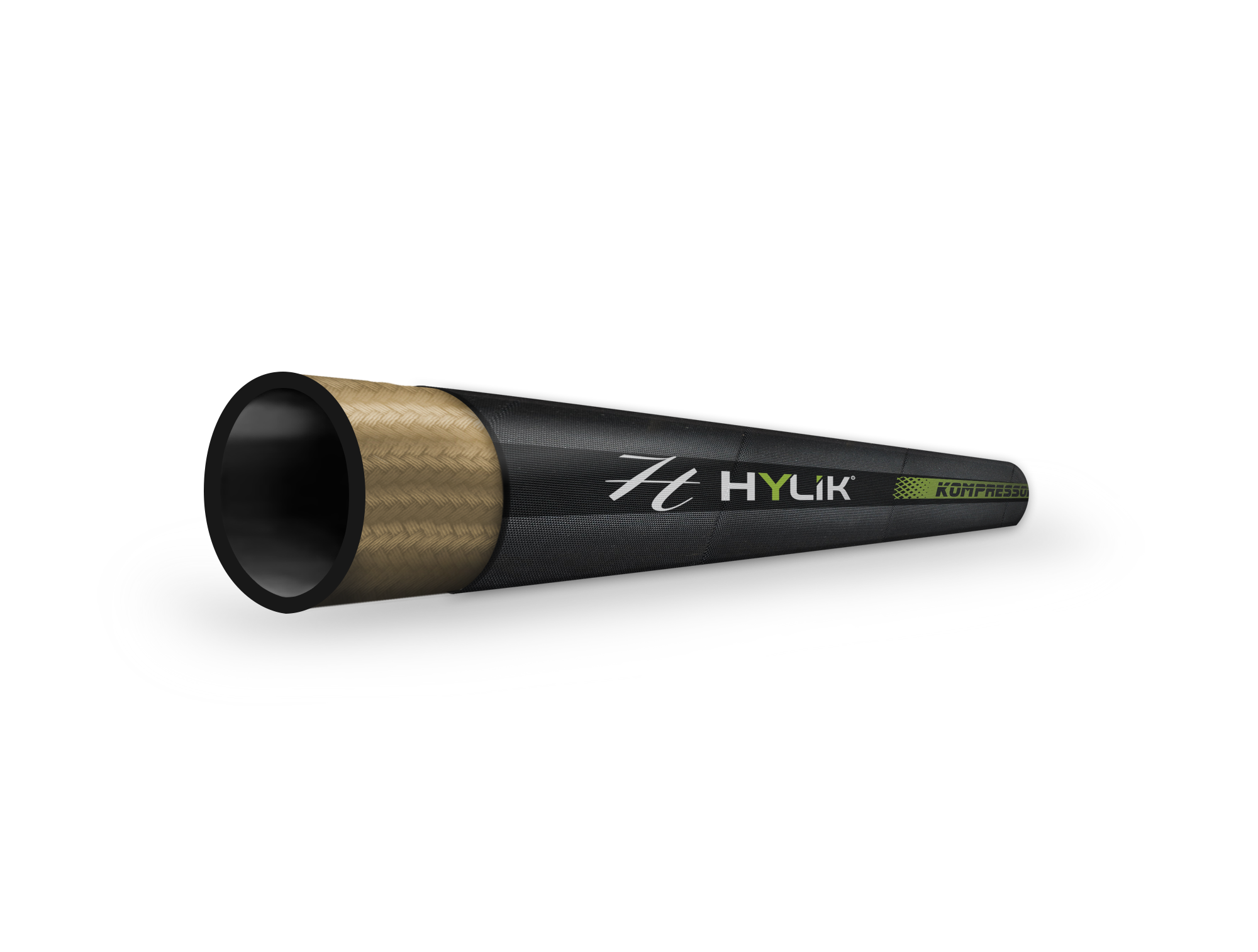

TUBO INTERNO | Borracha Sintética resistente à óleo e derivados.
REFORÇO | Um trançado de fios têxteis de alta resistência.
TUBO EXTERNO | Borracha Sintética resistente à óleo e intempéries.
TEMPERATURA DE TRABALHO | -40º à +100ºC
|
CÓD HYLIK |
DIÂMETRO NOMINAL (DN) |
DIÂMETRO INTERNO (DI) mm |
DIÂMETRO EXTERNO (DE) mm |
PRESSÃO DE TRABALHO |
PRESSÃO DE RUPTURA |
RAIO MÍNIMO DE CURVATURA |
PESO | ||||||
| REF. | mm | TRAÇO | POL. | MÁX. | MÍN. | MÁX. | MÍN. | Bar | Psi | Bar | Psi | mm | Kg/m |
| HR603 | 5 | -3 | 3/16” | 5.4 | 4.6 | 11.9 | 11.90 | 35 | 510 | 140 | 2030 | 50 | 0,090 |
| HR604 | 6 | -4 | 1/4 | 7 | 6.2 | 13.5 | 13.5 | 28 | 410 | 110 | 1595 | 65 | 0,115 |
| HR605 | 8 | -5 | 5/16” | 8.5 | 7.7 | 15.1 | 15.1 | 28 | 410 | 110 | 1595 | 75 | 0,140 |
| HR606 | 10 | -6 | 3/8” | 10.1 | 9.1 | 16.7 | 16.7 | 28 | 410 | 110 | 1595 | 75 | 0,160 |
| HR608 | 12 | -8 | 1/2 | 13.5 | 12.3 | 20.6 | 20.6 | 28 | 410 | 110 | 1595 | 100 | 0,210 |
| HR610 | 16 | -10 | 5/8” | 16.7 | 15.5 | 23.8 | 23.8 | 24 | 350 | 110 | 1595 | 125 | 0,290 |
| HR612 | 19 | -12 | 3/4 | 19.8 | 18.6 | 27.8 | 25.4 | 24 | 350 | 97 | 1407 | 150 | 0,325 |
| HR616 | 25 | -16 | 1” | 26.4 | 25 | 39.6 | 36.9 | 21 | 305 | 83 | 1204 | 180 | 0,400 |
